主要なスペアパーツリスト:
1レーザーソース - Raycus (MAX,JPT,IPGオプション)
2レーザー切断頭 - Raytools (プレシテック&オートマティックフォーカスオプション)
3チェイラー - ハンリ
4サーボドライブ - LEAD-MOTION (ドイツ)
5減速器 - NIDEC-SHIMPO (日本)
6ラック・リーン (ドイツ)
7ガイド - HIWIN (台湾)
8システム - シプカット
|
詳細情報 |
|||
| 適用する: | レーザー 切断 | 適用可能な材料: | メタル |
|---|---|---|---|
| 条件: | 新しい | レーザータイプ: | ファイバーレーザー |
| 切断エリア: | 3000*1500mm | 切断速度: | 1000-26000mm/min |
| サポートされているグラフィック形式: | AI、PLT、DXF、BMP、Dst、Dwg、LAS、DXP | 切る厚さ: | 1~30mm |
| Cnc か ない か: | そうだ | 冷却モード: | 水冷却 |
| 制御ソフトウェア: | シプカット | レーザー ソース ブランド: | IPG/MAX |
| レーザーヘッドブランド: | Chylaser | サーボモーターのブランド: | ヤスカワ |
| ガイドレールのブランド: | HIWIN | 制御システムのブランド: | シプカット |
| 体重 (kg): | 7000のKG | 主要 な 売り物: | 高精度 |
| 保証: | 3年 | 適用される産業: | 建築材料の店、製造工場、機械類の修理工場、小売りで |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 3年 | 基本構成要素: | レーザー |
| 販売後サービス: | オンライン サポート、依託し、訓練する分野の取付けビデオ テクニカル サポート | 保証後のサービス: | ビデオ技術サポート,オンラインサポート,スペアパーツ,現地整備・修理サービス |
| 地元サービス 場所: | カナダ,米国,フランス,ドイツ,ベトナム,タイ,マレーシア | 展示室の場所: | ない |
| 販売形態: | 新製品 2021年 | 港: | 連雲港 |
製品の説明
ファイバーレーザー切断機
レーザー溶接機
CO2を切る彫刻機
レーザー洗浄機
レーザーマーキングマシン
パイプレーザー切断機
特徴 一見

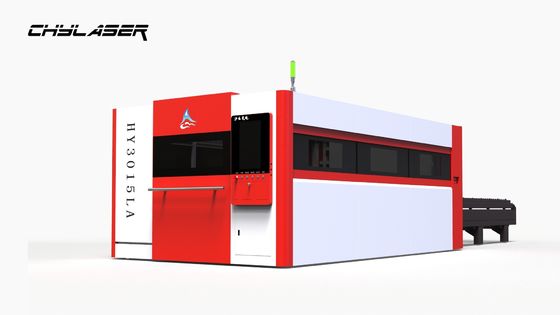

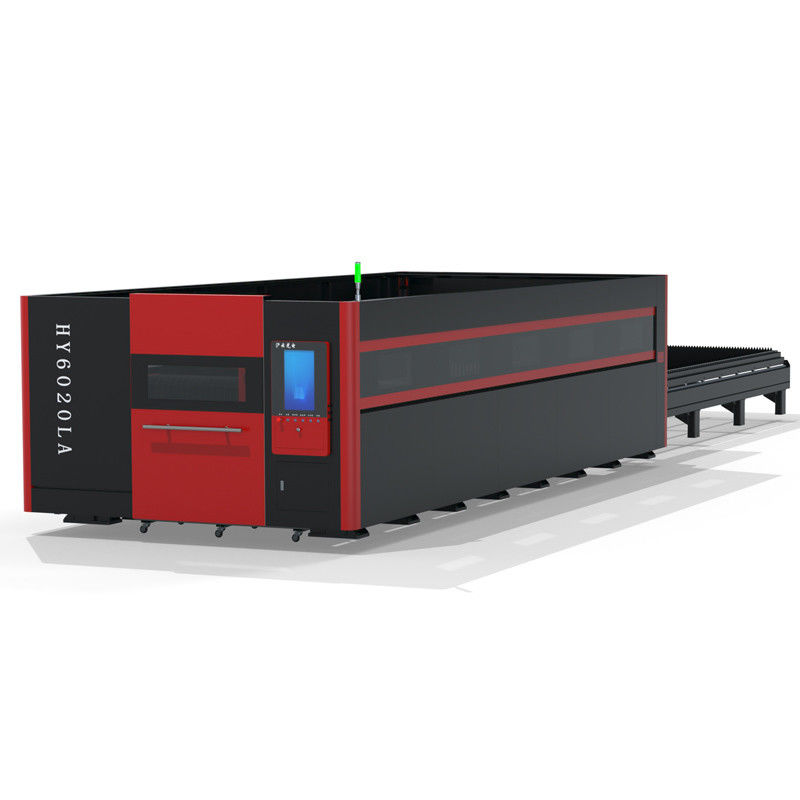

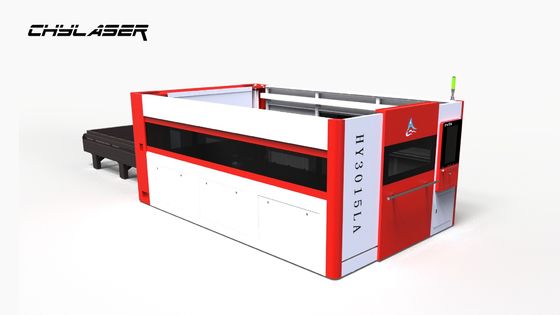

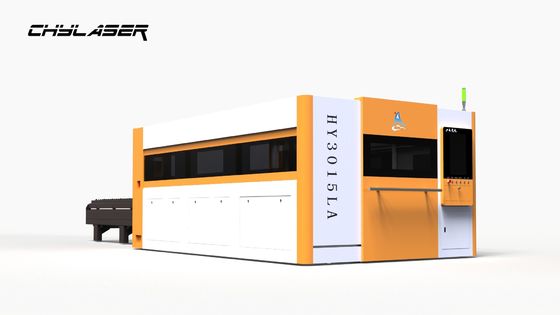

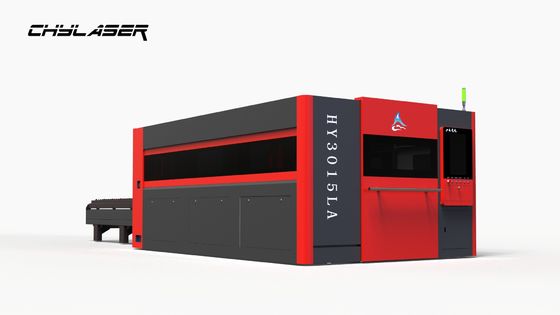

ファイバーCNCレーザー切断機
製品仕様
構成要素 | 仕様 | 量 | 供給者 | |
# 1 | レーザー発電機 | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1個 | レイカス IPG MAX |
# 2位 | レーザー切断頭 | マニュアルフォーカス | 1個 | レイツール |
# 3 | CNCシステム | 特殊切断システム CYPCUT 高さ調整システム BCS100 産業用パーソナルコンピュータ (IPC) | 1セット | シプカット |
# 4 | CNCシステム | 機械ツールの体,梁,金属シート,交換プラットフォーム | 1セット | チラセール |
# 5 | トランスミッションシステム | 減速機とギアラック | 3セット | モーターディューサー&レイン |
ガイドレール | 4セット | ハイウィン | ||
#6 | サーボシステム | ドライバーとモーター | 4セット | 富士山 |
#7 | 冷却システム | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1個 | ハンリ |
#8 | 潤滑装置 | 電動潤滑ポンプ | 1セット | デュアンラン |
#9 | 比例弁,電磁弁,チェック弁 ガス回路部品 | 比例弁,電磁弁,チェックバルブ | 1セット | SMC,エアタック |
#10 | 電気回路部品 | コンタクター,断路器,電気リレー | 1セット | CHNT シュナイダー |
寸法と重量 | 体重 | >7000kg |
最大負荷 | 1500kg | |
サイズ | 11000~2800~2200mm | |
対象地域 | 31m2 | |
パワーパラメータ | 電源タイプ | 3 + 1 段階 |
電源電圧と周波数 | 380V 50Hz | |
設置電力の総消費量 | 15KW | |
電源の保護度 | IP40 | |
処理形式 | 長さと幅 | 3000mm1500mm |
X軸移動 | 1520mm | |
Y軸の移動 | 3020mm | |
Z軸移動 | 220mm | |
精度 | X/Y軸 | ±0.05mm/m |
X/Y軸の重複位置 | ±0.03mm/m | |
最大加速 | 0.8G | |
切断パラメータ | 切断厚さ | インム - 60mm |
トランスミッション | サーボギアラック |
